Reflex G

prod_reflex-g

Reflex G är ett expansionskärl som är avsett för slutna värme och kylsystem. Expansionskärlets uppgift är att ta upp de förändringar som sker i systemvolymen på grund av variation i temperatur. Reflex G har en förmonterad manometer på toppen eller sidan om expansionskärlet.

Funktion

En bälg skiljer vätskan ifrån lufttrycket i kärlet. Vid ökat tryck i systemet på grund av uppvärmning fylls kärlet med vätska och spänner ut bälgen. Omvänt när trycket sjunker på grund av avkylning pressar bälgen ut vätskan till systemet och trycket vidhålls. Förtrycket i kärlet ska justeras så att det motsvarar anläggningens statiska höjd ifrån expansionskärlet till systemets högsta punkt + 2 meter (0,2 bar).

Programtext

PLC.41 – Slutna expansionskärl med skilda rum för vätska och gas
Slutet expansionskärl från Somatherm typ Reflex G ….. liter med utbytbar butylgummibälg. Förtryck ….. bar. Glykol max 50%.

SPECIFIKATIONER

Typ/Volym RSK nr Tryckklass Ø D Höjd höjd Anslutning Vikt
G 100 5556516 6 bar 480 856 187 R25 17 kg
G 200 5556517 6 bar 634 972 190 R25 37 kg

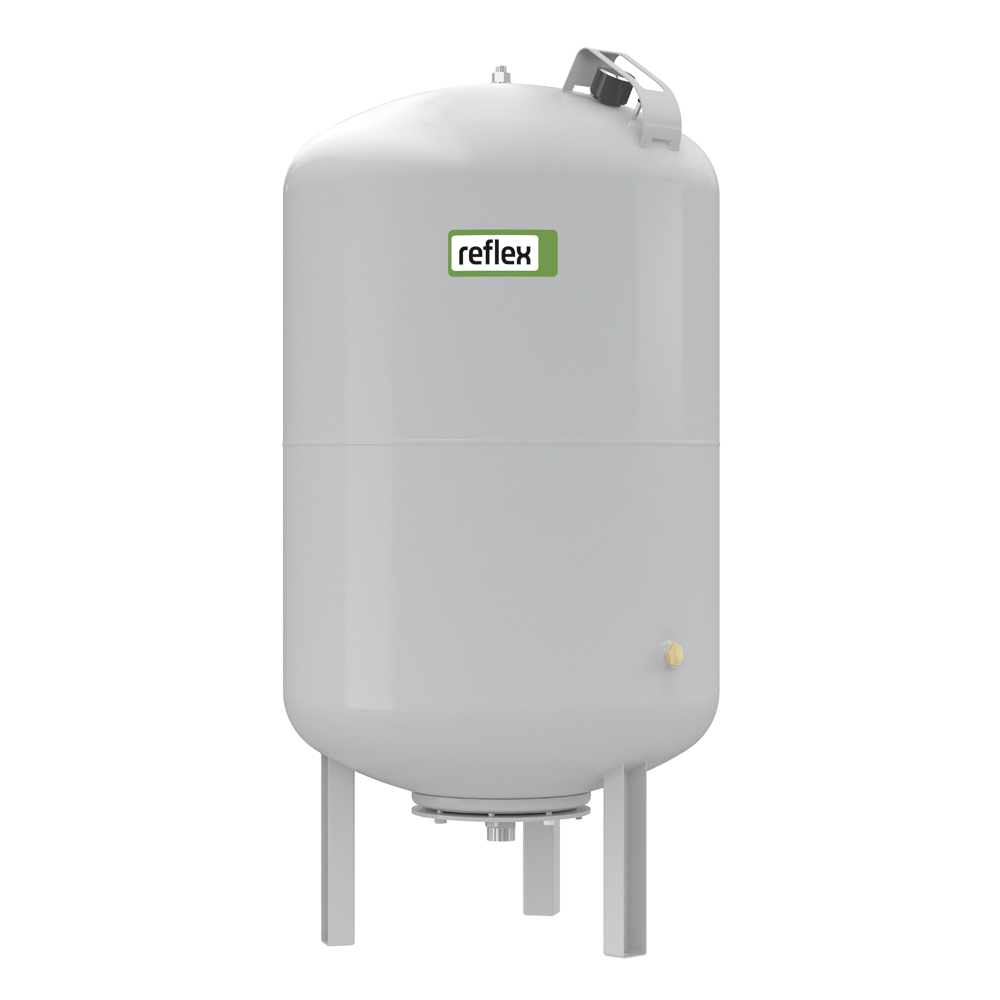

G 300 5556518 6 bar 634 1272 190 R25 42 kg
G 400 5556519 6 bar 740 1253 146 R25 43 kg
G 500 5556520 6 bar 740 1473 146 R25 51 kg

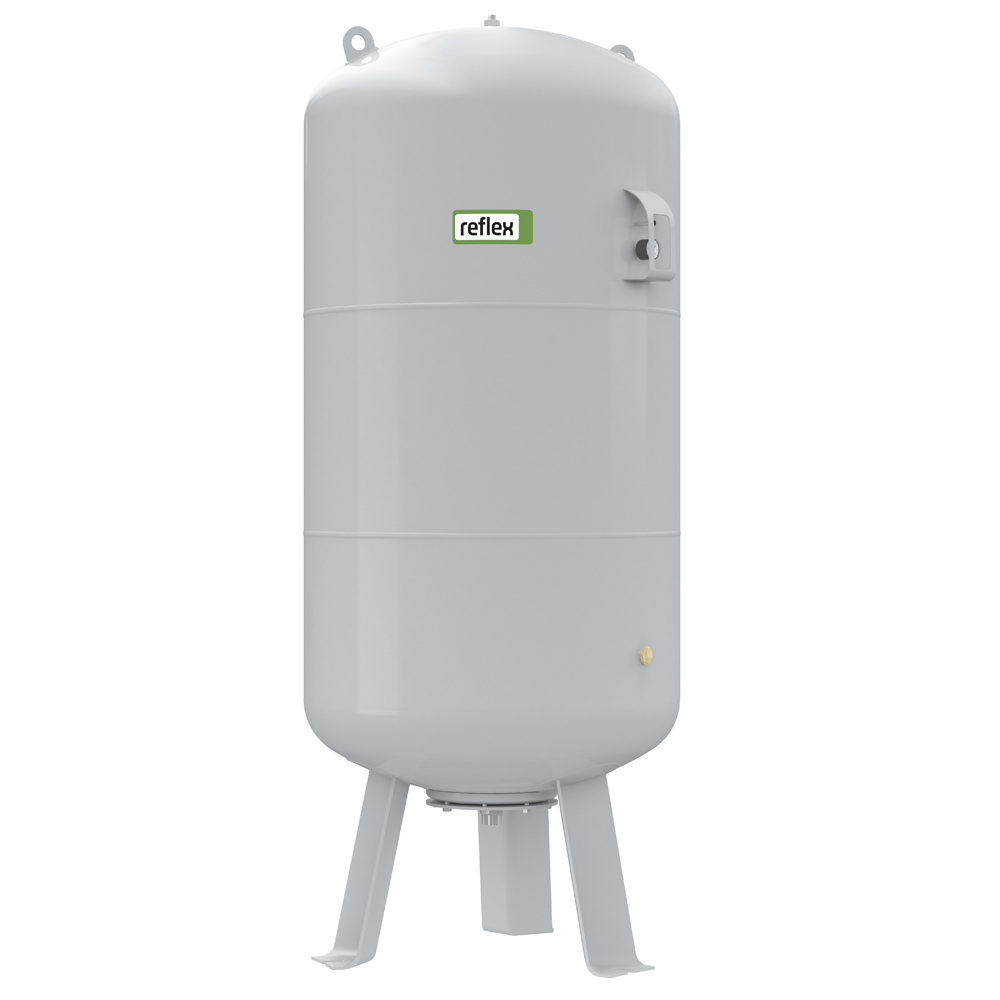

G 600 5556521 6 bar 740 1718 146 R25 66 kg
G 800 5556522 6 bar 740 2183 146 R25 94 kg
G 1000 5556523 6 bar 740 2593 146 R25 150 kg
G 1000 5556524 6 bar 1000 1973 307 DN65 / PN6 228 kg
G 1500 5556525 6 bar 1200 1971 305 DN65 / PN6 280 kg
G 2000 5556526 6 bar 1200 2431 305 DN65 / PN6 250 kg

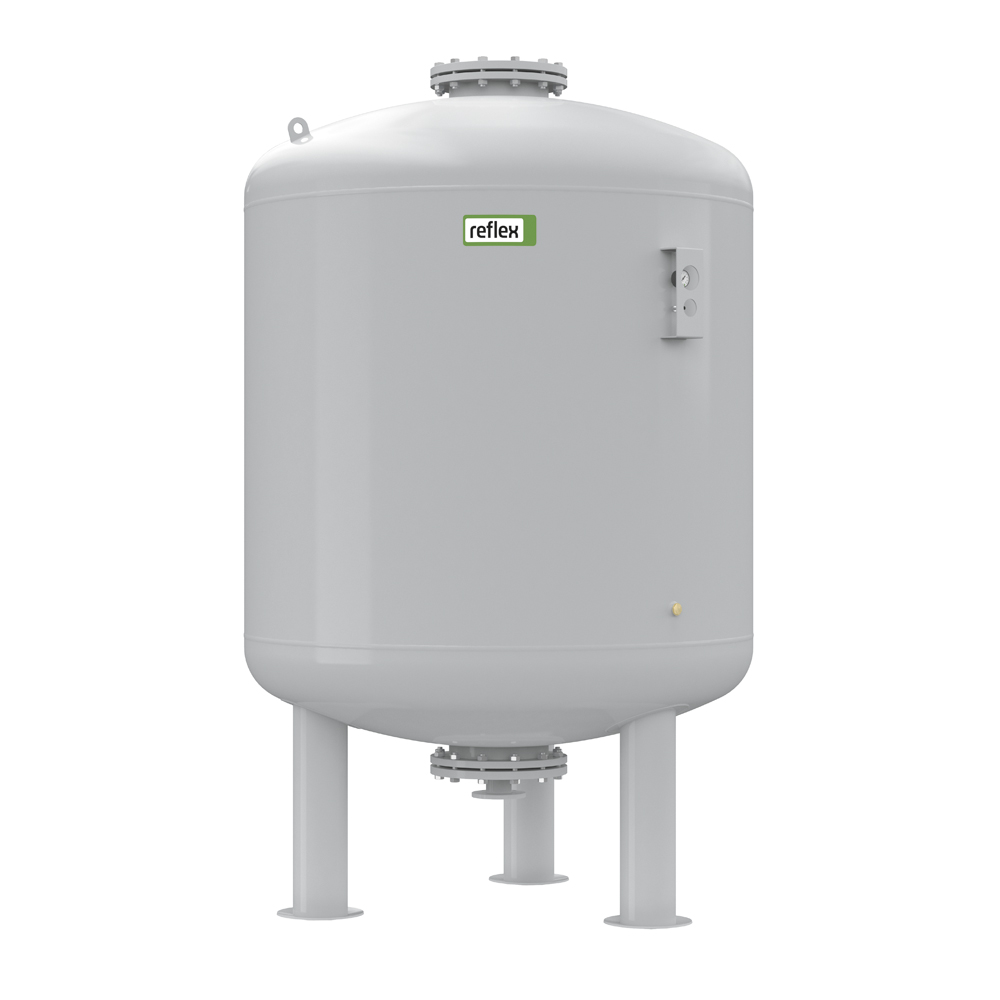

G 3000 5556527 6 bar 1500 2480 334 DN65 / PN6 620 kg
G 4000 5556528 6 bar 1500 3053 334 DN65 / PN6 770 kg
G 5000 5556529 6 bar 1500 3588 344 DN65 / PN6 849 kg
G 8000 5556530 6 bar 1500 5404 236 DN100 /PN16 979 kg
G 10 000 5556531 6 bar 1500 6560 236 DN100 /PN16 1166 kg
Typ/Volym RSK nr Tryckklass Ø D Höjd höjd Anslutning Vikt
G 100 5556532 10 bar 480 856 153 R25 14,9 kg
G 200 5556533 10 bar 634 972 144 R32 33,4 kg
G 300 5556534 10 bar 634 1273 144 R32 34,6 kg
G 400 5556535 10 bar 740 1245 133 R32 51 kg
G 500 5556536 10 bar 740 1475 133 R32 57,1 kg
G 600 5556537 10 bar 740 1859 263 R40 118 kg
G 800 5556538 10 bar 740 2324 263 R40 166 kg
G 1000 5556539 10 bar 740 2604 263 R40 174 kg
G 1000 5556540 10 bar 1000 2001 286 DN65 / PN16 335 kg
G 1500 5556541 10 bar 1200 1991 291 DN65 / PN16 390 kg
G 2000 5556542 10 bar 1200 2451 291 DN65 / PN16 485 kg
G 3000 5556543 10 bar 1500 2532 320 DN65 / PN16 830 kg
G 4000 5556544 10 bar 1500 3107 320 DN65 / PN16 1064 kg
G 5000 5556545 10 bar 1500 3642 320 DN65 / PN16 1274 kg
G 8000 5556546 10 bar 1500 5404 236 DN100 /PN16 1470 kg
G 10 000 5556547 10 bar 1500 6560 236 DN100 /PN16 1750 kg
Storlek: 80-5000 liter
Tryckklass: 6 bar, 10 bar (16 bar)
Drifttemperatur: Max 70°C konstant (120°C)
Glykol: Max 50%
