Somatic Compact DP

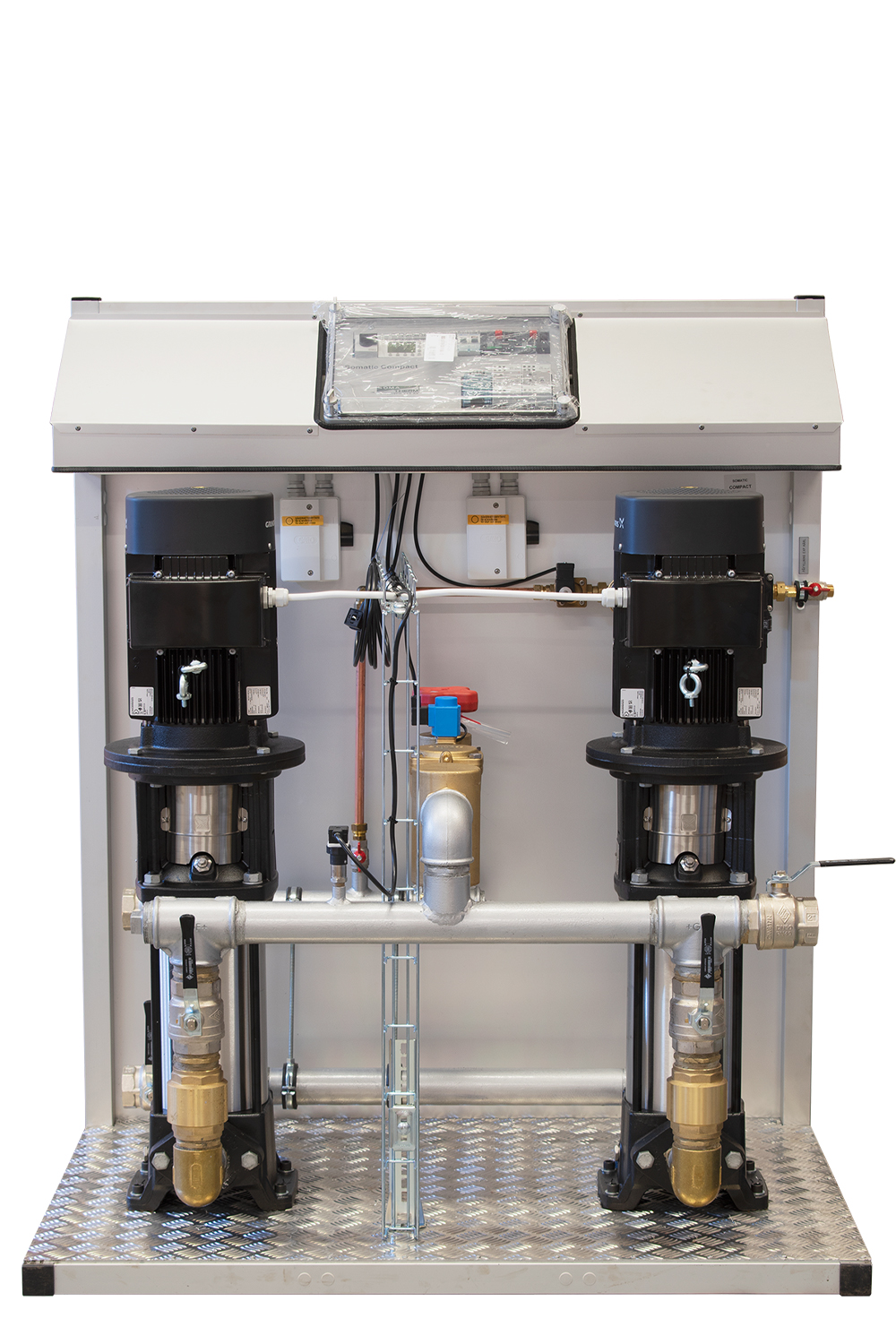

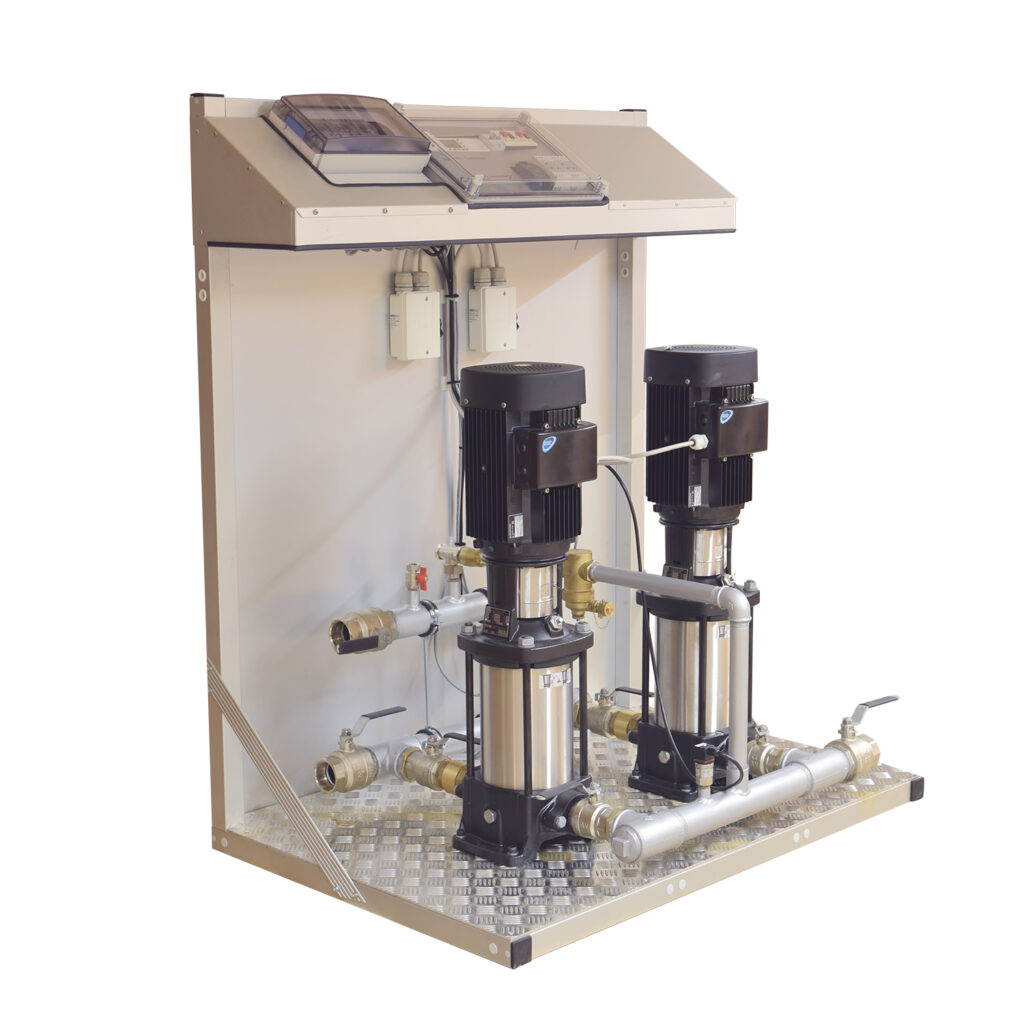

Somatic Compact DP är en tryckhållningsenhet för vätskefyllda slutna värmesystem. Pumpjiggen konstrueras med dubbla pumpar där varje pump klarar tryck och flöde självständigt för hög säkerhet. Kompletterande expansionskärl är öppna och kommer i plast eller plåt och likt pumpjigg dimensioneras av oss utefter varje system. Plåtkärl finns i standardutförande men kan anpassas efter önskade mått. Vi kan även tillverka kärl i rostfritt stål.

Pumparna är intermittent kopplade vilket innebär att de går växelvis med 1 veckas intervall och om en pump skulle falla ur så startar den andra automatiskt.

För hetvattensystem (>110°C) finns tillvalet säkerhetsutrustning VET. Detta är ett separat skåp med redundanta vakter för tryck, nivå, temperatur och en så kallad SOV-ventil. SOV-ventilen monteras på expansionsledningen mellan tryckhållningen och systemet och stänger när någon av vakterna bryter. Detta framförallt för att skydda utrustning och personal mot skada som kan uppstå om t.ex. ångbildning sker i det öppna kärlet.

SPECIFIKATIONER

Pumpjigg Art nr Spänning Höjd Bredd Djup Vikt
Somatic Compact DP 4,0 bar 5510401 400 V 1250 650 550 41,0 kg
Pumpjiggar nedan byggs på förfrågan
Somatic Compact DP-L 51010 400 V 1250 650 550
Somatic Compact DP-S 51011 400 V 1350/1400 1100/1200 650/800
Plastkärl RSK nr Höjd  Ø Bredd Djup Vikt
110 liter 5510410 1000 430 8,0 kg
200 liter 5510411 1000 580 12,0 kg
300 liter 5510412 1000 700 17,0 kg
500 liter 5510414 1550 730 22,0 kg
1000 liter 5510415 1390 790 1400 50,0 kg
1600 liter 5510422 1685 760 1600 126,0 kg
2200 liter 5536424 1870 1355  kg
Plåtkärl RSK nr Höjd Bredd Djup Vikt
500 liter 5510402 1550 650 550 160 kg
1000 liter 5510403 1850 750 750 210 kg
1500 liter 5510404 2050 1000 750 315 kg
2000 liter 5510405 2050 1000 1000 370 kg
2500 liter 5510406 2050 1000 1250 420 kg
3000 liter 5510407 2050 1000 1500 480 kg
4000 liter 5510408 2550 1250 1250 570 kg
5000 liter 200 300 2720 1250 1500 700 kg
6000 liter 200 301 2700 1500 1500 795 kg
7000 liter 200 302 3200 1500 1500 845 kg
8000 liter 200 303 3600 1500 1500 880 kg
10 000 liter 200 305 3500 1500 2000 980 kg

Samtliga kärl går att få med större volym. Plåtkärl kan måttanpassas efter önskemål.

Tillval Art nr
Automatisk vattenpåfyllning 200 188
Säkerhetsutrustning VET xxx xxx Kommer i olika paket beroende på dimension av SOV-ventil
Storlek: 110-10 000+ liter
Arbetstryck: PN 10/16
Drifttryck Anpassas
Drifttemperatur: Max 70/110°C
Utförande/spänning: Dubbelpump 3-fas 400V
