Reflex Exvoid i stål
Reflex Exvoid i stål

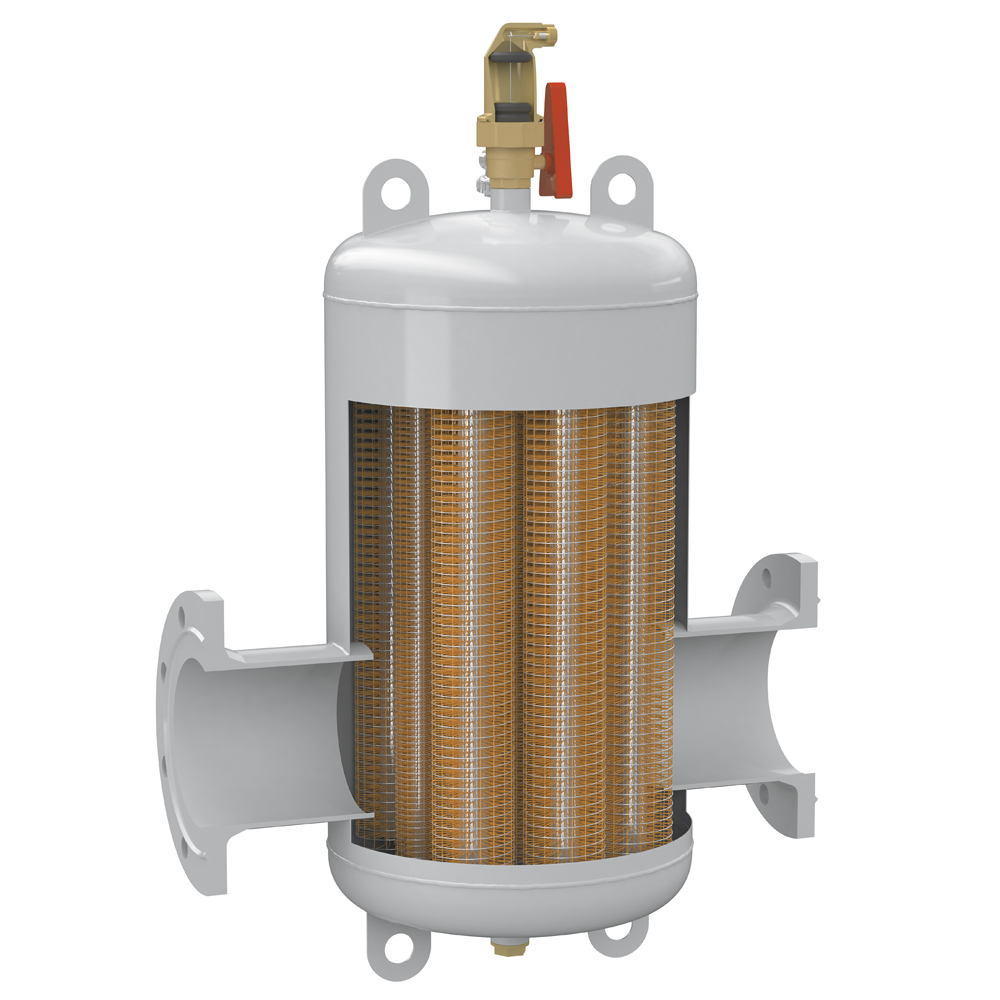

Reflex Exvoid är en mikrobubbelavskiljare som automatiskt avskiljer och avlägsnar luft i vätskefyllda system. För bästa effekt ska avskiljaren placeras där trycket är så lågt som möjligt samt där temperaturen är så hög som möjligt.
SPECIFIKATIONER
Reflex Exvoid – svetsanslutning
| Typ | RSK nr | Tryckklass | Max temperatur | Höjd mm | Bredd mm | Max flöde | Anslutning |
|---|---|---|---|---|---|---|---|
| Exvoid 60.3mm | 4846112 | PN 10 | 110°C | 603 | 260 | 12,5 m³/h | 60,3mm |
| Exvoid 76.1mm | 4846113 | PN 10 | 110°C | 603 | 260 | 20,0 m³/h | 76,1mm |
| Exvoid 88.9mm | 4846114 | PN 10 | 110°C | 718 | 370 | 27,0 m³/h | 88,9mm |
| Exvoid 114.3mm | 4846115 | PN 10 | 110°C | 718 | 370 | 47,0 m³/h | 114,3mm |
| Exvoid 139.7mm | 4846116 | PN 10 | 110°C | 893 | 525 | 72,0 m³/h | 139,7mm |
| Exvoid 168.3mm | 4846117 | PN 10 | 110°C | 893 | 525 | 108,0 m³/h | 168,3mm |
| Exvoid 219.1mm | 4846118 | PN 10 | 110°C | 1103 | 650 | 180,0 m³/h | 219,1mm |
| Exvoid 273.0mm | PN 10 | 110°C | 1387 | 750 | 288,0 m³/h | 273,0mm | |
| Exvoid 323.9mm | PN 10 | 110°C | 1597 | 850 | 405,0 m³/h | 323,9mm |
Reflex Exvoid – flänsanslutning
| Typ | RSK nr | Tryckklass | Max temperatur | Höjd mm | Bredd mm | Max flöde | Anslutning |
|---|---|---|---|---|---|---|---|
| Exvoid DN50 | 4846119 | PN 10 | 110°C | 603 | 350 | 12,5 m³/h | DN50/PN16 |
| Exvoid DN65 | 4846120 | PN 10 | 110°C | 603 | 350 | 20,0 m³/h | DN65/PN16 |
| Exvoid DN80 | 4846121 | PN 10 | 110°C | 718 | 470 | 27,0 m³/h | DN80/PN16 |
| Exvoid DN100 | 4846122 | PN 10 | 110°C | 718 | 470 | 47,0 m³/h | DN100/PN16 |
| Exvoid DN125 | 4846123 | PN 10 | 110°C | 893 | 635 | 72,0 m³/h | DN125/PN16 |
| Exvoid DN150 | 4846124 | PN 10 | 110°C | 893 | 635 | 108,0 m³/h | DN150/PN16 |
| Exvoid DN200 | 4846125 | PN 10 | 110°C | 1103 | 775 | 180,0 m³/h | DN200/PN16 |
| Exvoid DN250 | 4846208 | PN 10 | 110°C | 1387 | 890 | 288,0 m³/h | DN250/PN16 |
| Exvoid DN300 | 4846209 | PN 10 | 110°C | 1597 | 1005 | 405,0 m³/h | DN300/PN16 |
| Exvoid DN350 | 4846210 | PN 10 | 110°C | 1950 | 1128 | 500,0 m³/h | DN350/PN16 |
| Exvoid DN400 | 4846211 | PN 10 | 110°C | 2150 | 1226 | 650,0 m³/h | DN400/PN16 |
| Exvoid DN450 | 4846212 | PN 10 | 110°C | 2360 | 1330 | 850,0 m³/h | DN450/PN16 |
| Exvoid DN500 | 4846213 | PN 10 | 110°C | 2580 | 1430 | 1060,0 m³/h | DN500/PN16 |
| Exvoid DN600 | 4846214 | PN 10 | 110°C | 3020 | 1630 | 1530,0 m³/h | DN600/PN16 |
Tillbehör
| Typ |
|---|
| Värmeisolering |
